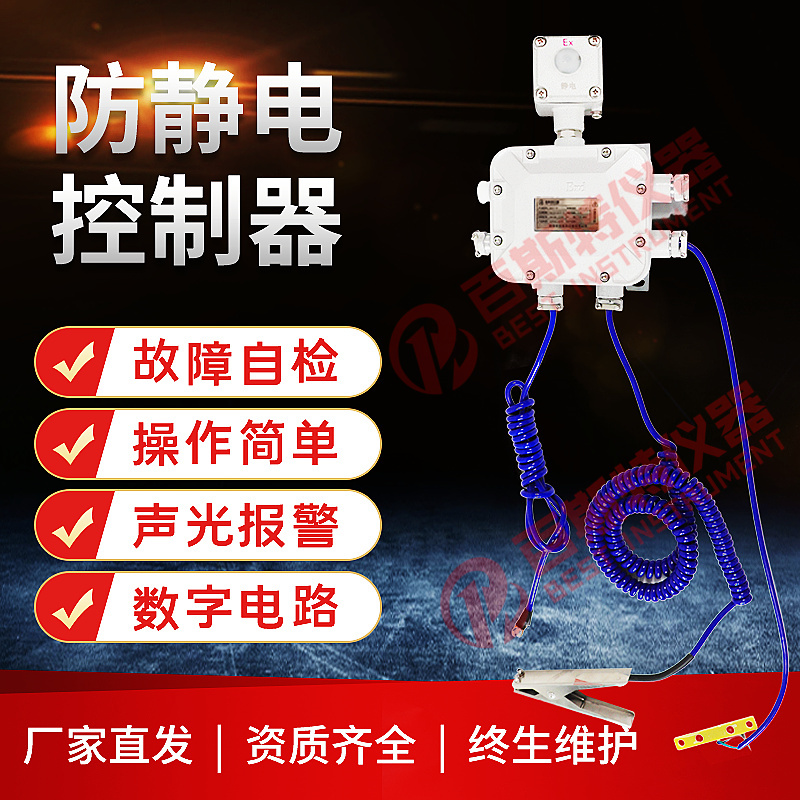

BEST-SP-E防靜電控制器是專為槽罐車付油系統設計，保證靜電接地電阻符合安全標準的儀器儀表，組成為石油化工產品儲運過程中的防靜電系統。
BEST-SP-E防靜電控制器經石油和化學工業電氣產品防爆質量監督檢驗中心檢驗，符合下列標準：
GB3836.1-2010 爆炸性環境 第1部分：設I通用標準
GB3836.2-2010 爆炸性環境 第2部分：由隔爆外殼“d”保護的設備
GB3836.4-2010 爆炸性環境 第4部分 ：由本質安全性“i”保護的設備
產品防爆標志為ExdiaIIBT6 Gb，防爆合格證號為CE15.2190。
BEST-SP-E防靜電控制器是專為付油系統設計的檢測靜電接地的自動控制系統。系統通過傳感器檢測靜電接地信號；當接地回路電阻超過規定阻值時，系統輸出聲光報警信號供現場工作人員及時了解系統工作狀態，同時輸出繼電器開關信號供付油系統控制。
1、主控制器：
⑴檢測靜電接地夾及接地線的信號；
⑵向聲光報警器提供聲光報警信號；
⑶向付油系統輸出繼電器開關信號；
⑷防爆標志：ExdiaIIBT6 Gb。
2、聲光報警器：
⑴提供靜電的光報警指示燈；
⑵提供蜂鳴器聲光報警＞90dB（30cm直線距離）
3、靜電接地夾：不銹鋼材質；標配7.5米螺旋線。
4、四通接線盒：連接歸位板、靜電接地夾及接地線到主控制器。
5、歸位板：檢測靜電接地夾使用后是否歸位。
6、接地線：確保系統外殼、靜電接地夾等接地。
1、系統應用數字電路設計，性能穩定，抗干擾能力強；
2、不銹鋼靜電接地夾，防腐防銹；
3、確保車體到接地樁的靜電接地電阻≤55Ω；
4、提供聲光報警信號，及時了解系統工作狀態；
5、可選配歸位板開關信號輸出，可直接有效的了解現場情況；
6、繼電器開關信號輸出，接口容量5A，30VDC或5A，250VAC。
工作電壓：220VAC或24VDC；
工作電流：＜20mA；
工作溫度：-40℃～60℃；
防護等級：IP65；
防爆等級：ExdiaIIBT6 Gb；
響應時間：＜1s；
檢測電阻：＜55Ω；
報警方式：聲光報警；
輸出信號：繼電器輸出、常開常閉可選：5A 30VDC 或 5A 250VAC；
第一步：當系統處于待機狀態是，將靜電接地夾摘離歸位板，靜電接地報警；當靜電接地夾夾于車體且接地良好時，靜電接地正常。
第二步：系統處于正常工作狀態，表示接地良好，可進行灌裝作業。
第三步：作業結束，將靜電接地夾夾于歸位板，系統進入待機狀態，以備下次使用。
1、系統出現故障時，請參照“工作狀態指示”檢查，確定故障原因。
2、靜電接地故障報警的主要原因是：線路故障或回路電阻過大。
第一步：檢查靜電接地夾是否磨損，導致接觸不良。
第二步：檢查接地線與接地樁接觸是否良好。
第三步：歸位不正常時，檢查歸位板是否絕緣。
